EasyTherm 100 HQ
Мощный индукционный нагреватель EasyTherm 100 HQ с микропроцессорным контролем применяется для профессионального монтажа тяжёлых подшипников и других деталей на производственных участках предприятий тяжёлого машиностроения и на участках по сборке самосвалов, шахтных вентиляторов и карьерных экскаваторов.
- max внешний Ø детали до: 1400 мм
- max высота детали: 430 мм
- max вес детали до: 1250 кг
- min внутр. Ø детали от: 115 мм
- Мощность: 40 кВт
Описание и характеристики
Мощный индукционный нагреватель EasyTherm 100 HQ с микропроцессорным контролем применяется для профессионального монтажа тяжёлых подшипников и других деталей на производственных участках предприятий тяжёлого машиностроения и на участках по сборке самосвалов, шахтных вентиляторов и карьерных экскаваторов.
Вращающаяся панель управления позволяет контролировать и управлять процессом нагрева при нахождении с любой стороны относительно нагревателя.
В индукционном нагревателе EasyTherm 100 HQ, участвующего в горячей посадке массивных охватывающих деталей, особую роль играет наличие температурно-временного режима нагрева, при использовании которого пользователем значительно уменьшается вероятность локального перегрева массивных деталей, и как следствие, образования остаточных напряжений, уменьшающих срок жизни детали.
Во многих случаях детали сложной формы требуют нагрева до температуры больше чем 240 °С. Для таких случаев разработано специальное исполнение (0-400), позволяющее контролировать температуру нагреваемой детали на всем температурном диапазоне 0-400 °С.
Для удобства съёма/посадки нагреваемой детали возможно исполнение EasyTherm 100 HQL - на нагреватель устанавливается подъемное устройство для индукционных стержней, позволяющее собирать установку без использования внешних кранов (см. рисунок 1).

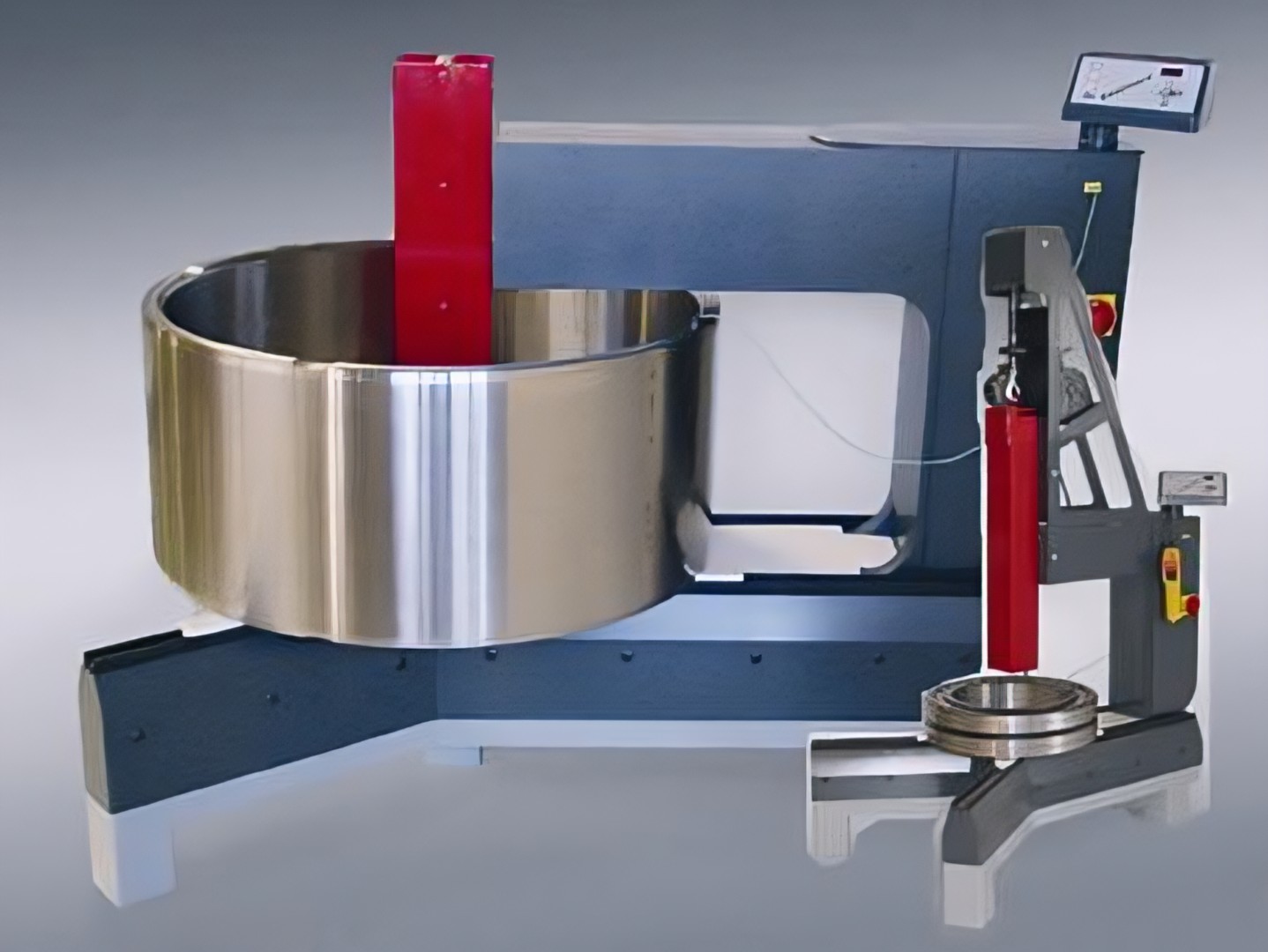

(Рис. 1) Индукционный нагреватель EasyTherm 100 HQL
- Универсальность (возможность нагрева подшипников массой до 1250 кг и наружным диаметром до 1400 мм)
- Возможность контроля нагрева до 400°С
- Высокая скорость нагрева
- Гарантия 3 года
Технические характеристики индукционного нагревателя EasyTherm 100 HQ
|
Модель |
Индукционный нагреватель EasyTherm 100 HQ |
|
Область применения |
Нагрев подшипников, шестерён, муфт и бандажных колец при их монтаже |
|
Напряжение питающей сети |
380 В / 50 Гц |
|
Мощность |
40,0 кВт |
|
Масса нагревателя |
800 кг, включая комплект индукционных стержней |
|
Габаритные размеры |
1200х1700х1250 мм |
|
Рабочая зона внутри П-образного сердечника |
690х470 мм |
|
Минимальный внутренний диаметр нагреваемой детали |
115 мм |
|
Максимальная ширина (высота) нагреваемой детали |
430 мм |
|
Максимальный наружный диаметр нагреваемой детали |
1400 мм |
|
Максимальный вес нагреваемой детали |
Подшипники – 1250 кг Другие охватывающие детали (втулки, полумуфты, зубчатые колеса и т.д.) - 1250 кг |
|
Максимальная масса нагреваемых подшипников и прочих деталей |
для подшипников - до 1250 кг для прочих деталей - до 1250 кг |
|
Режимы контроля нагрева |
1) температурный |
|
Диапазон контроля температуры |
0 - 240 °С (0 - 400)* |
|
Диапазон контроля времени |
0 – 99 мин |
|
Цифровая индикация температуры |
да |
|
Нагрев смазанных подшипников |
да |
|
Автоматическое размагничивание |
да |
|
Защита от перегрева |
да |
|
Цифровой индикатор температуры |
да |
|
Сообщение об ошибках |
Звуковой сигнал + индикация на дисплее |
|
Автоматическое поддержание заданной температуры |
да |
|
Автоматическое размагничивание детали по завершении процесса нагрева |
да |
|
Возможность нагрева уплотненных/смазанных подшипников |
да |
|
Дистанционное управление |
да |
|
Автоматическая защита от перегрева |
да |
|
Гарантийный срок |
36 месяцев |
* - устанавливается на этапе производства на Заводе-изготовителе
Базовый комплект поставки EasyTherm 100 HQ
- Основное устройство – 1 шт.
- Индукционный стержень 80x80x850 мм для нагрева деталей с внутренним диаметром от 115 мм – 1 шт.
- Индукционный стержень 100x100x850 мм для нагрева деталей с внутренним диаметром от 145 мм – 1 шт.
- Пульт дистанционного управления – 1 шт.
- Термостойкие перчатки – 1 пара
- Руководство по эксплуатации – 1 шт.
- Рельсы – 1 пара
- Датчик температуры 0-240 ºC – 1 шт.
- Гарантийный талон – 1 шт.
Дополнительные принадлежности и комплектующие
- Расширение диапазона температуры нагрева до 400°С
- Индукционный стержень 60х60х850 мм
- Индукционный стержень 150х150х850 мм
- Платформенная тележка - по спецзаказу
- Подъёмное устройство для индукционных стержней (по спецзаказу)
- Выдвижной стол
По запросу Заказчика возможна поставка любых позиций из базового комплекта индукционного нагревателя EasyTherm 100 HQ.
