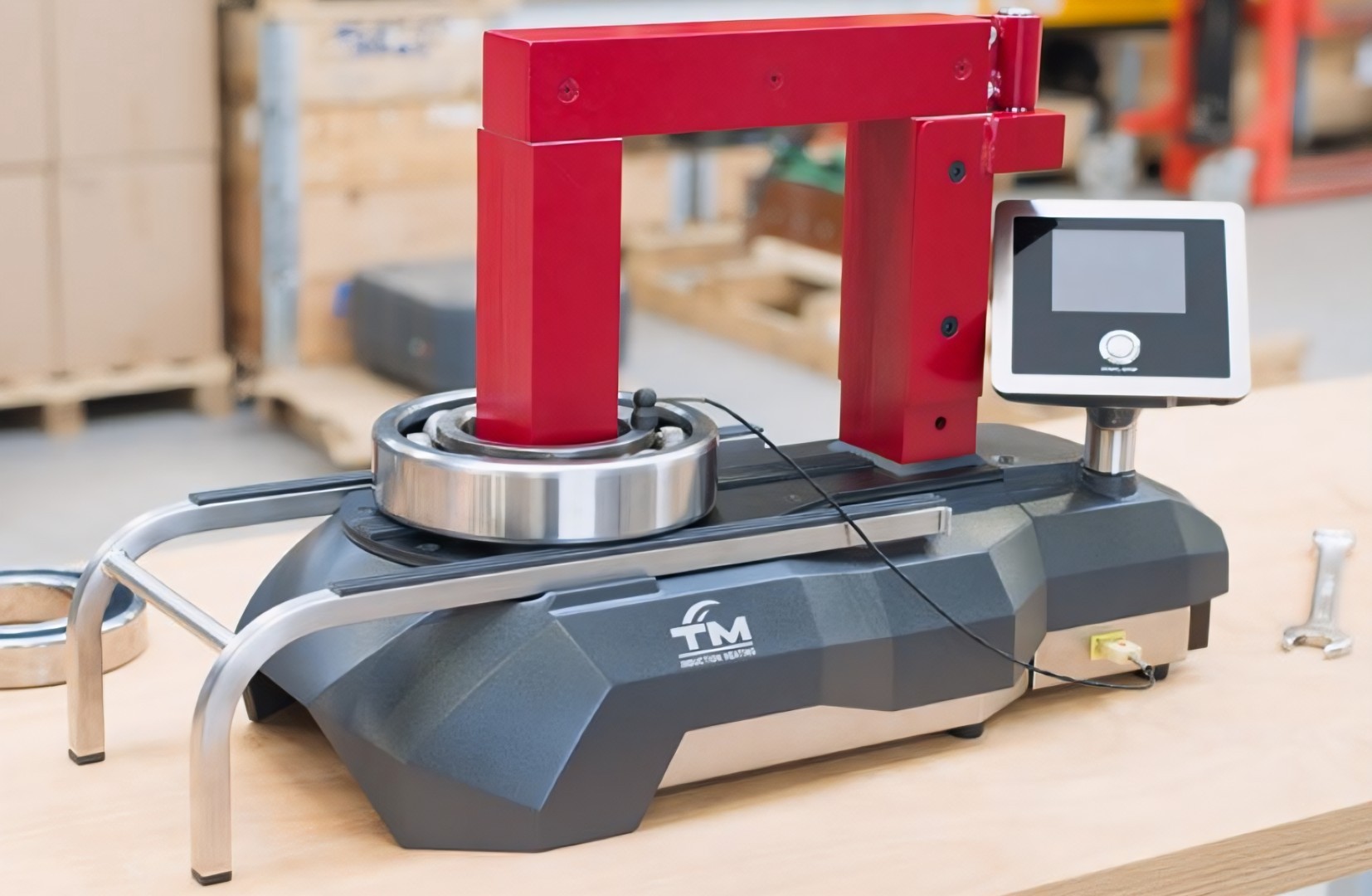

EasyTherm 3.5 Touch

easytherm-3.5 touch

EasyTherm 3.5 Touch - один из самых востребованных на рынке индукционных нагревателей, успешно решающий задачи по быстрому и равномерному нагреву охватывающих деталей массой до 80 кг ( подшипников - до 100 кг) и диаметром до 500 мм.

  • max внешний Ø детали до: 500 мм
  • max высота детали: 180 мм
  • max вес детали до: 100 кг
  • min внутр. Ø детали от: 10 мм

Описание и характеристики

Технические характеристики индукционного нагревателя EasyTherm 3.5 Touch

Модель

Индукционный нагреватель EasyTherm 3.5 Touch

Область применения

Нагрев подшипников, зубчатых колёс и полумуфт при их монтаже

Напряжение питающей сети

220 В / 50 Гц

Мощность

3,7 кВт

Масса нагревателя

35 кг, включая комплект индукционных стержней

Габаритные размеры

540x275x360 мм

Рабочая зона внутри П-образного сердечника

180х180 мм (180x290мм)1

Минимальный внутренний диаметр нагреваемой детали

10 мм

Максимальная ширина (высота) нагреваемой детали

180 мм (290мм)1

Максимальный наружный диаметр нагреваемой детали

500 мм (670 мм)1

Максимальный вес нагреваемой детали

Подшипники – 100 кг

Другие охватывающие детали (втулки, муфты, бандажи, зубчатые колеса и т.д.) – 80 кг

Режимы контроля нагрева

1) температурный
2) временной
3) температурно-временной
4) температурный с двумя датчиками

Диапазон контроля температуры

0 - 240 °С (0-400°С) *

Диапазон контроля времени

0 - 99 мин

Цифровая индикация температуры

да

Меню (интерфейс) и ПО поддерживает языки

русский, английский, немецкий, испанский, французский

Сообщение об ошибках

Звуковой сигнал + индикация на дисплее

Автоматическое поддержание заданной температуры

да

Автоматическое размагничивание детали по завершении процесса нагрева

да

Возможность нагрева уплотненных/смазанных подшипников

да

Регулировка мощности

от 0 до 100% с шагом 5%

Память

с помощью программного обеспечения Suretherm отображает диаграмму и передаёт сохранённые данные на внешний носитель

Автоматическая защита от перегрева

да

Гарантийный срок

36 месяцев

1 – при использовании комплекта удлиняющих стержней;
* - устанавливается на этапе производства на Заводе-изготовителе.

Размеры индукционного нагревателя подшипников EasyTherm 3.5 Touch  (см. рисунок 1)

Индукционный нагреватель Easytherm 3.5 Touch - размеры

(Рис. 1) Размеры индукционного нагревателя Easytherm 3.5 Touch

Базовый комплект поставки EasyTherm 3.5 Touch

  • Основное устройство – 1 шт.
  • Индукционные стержни 7х7х280мм, 14х14х280мм
  • Поворотные индукционные стержни 25х25х280мм, 50х50х280мм
  • Датчик температуры 0-240 °С – 2 шт.
  • Термозащитные перчатки – 1 пара
  • Пульт дистанционного управления – 1 шт.
  • Руководство по эксплуатации  – 1 шт.
  • Программное обеспечение.

Дополнительные принадлежности и комплектующие

  • Расширение диапазона температуры нагрева до 400°С
  • Индукционный стержень 10х10х280мм
  • Поворотный индукционный стержень 30х30х280мм
  • Поворотный индукционный стержень 40х40х280мм
  • Комплект удлиняющих стержней 50х60х120мм

Быстрый старт

1. Размещение детали

Размещение детали



Разместите деталь горизонтально или вертикально.



2. Выбор привильного сердечника / стержня

Выбор правильного сердечника / стержня

Используйте большой сердечник / стнржень или совместите два и разместите по центру детали.



3. Использование температурного датчика

Использование температурного датчика

Подключите соединительный кабель красной точкой вверх. При использование температурного датчика, устанавливайте его ближе к сердечнику / стержню.



По запросу Заказчика возможна поставка любых позиций из базового комплекта индукционного нагревателя EasyTherm 3.5 Touch.
